调整型流量计

   调整型流量计 平衡调整型流量计是按国际GB2624在标准孔板和流动调整器的基础上研发的一种新型节流式流量传感器。多孔孔板流量计用于安装在各种扰动的下游，以很短的直管段敷设提供卓越的性能。
多孔孔板流量计原理：
多孔孔板也是一种差压式流量仪表，其工作原理与其他差压式流量计一样，都是基于密封管道中的能量转换。
在理想流体的情况下管道中的流量与差压的平方根成正比；用测出差压值根据伯努利方程即可计算出管道中的流量。多孔孔板流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，当流体穿过圆盘的整流孔时，流体将被平衡蒸馏，涡流被很小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。
多孔孔板流量计（平衡流量计）选型需要的参数：
1、管道口径：管径、壁厚
2、测量介质
3、介质温度（°C）
4、介质压力（MPa）：很大压力、正常压力、很小压力
5、介质工作流量（Nm3/h）：很大、很小、正常流量
6、介质粘度（mPa.S）
7、介质密度（kg/m3）
8、取压方式
安装要求:
1、测量液体流量

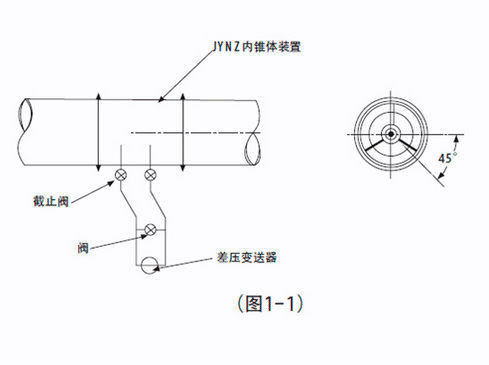

(a)差压变送器很好安装在内锥体装置的下方(图1.1)，这样可以避免液体中气体进入导压管和变送器中。

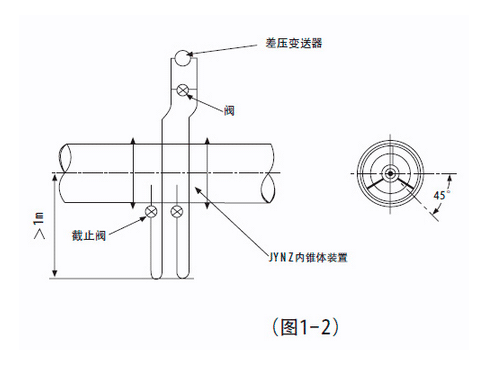

(b)如果变送器不得不安装在内锥体装置的上方(图1.2)，为了减少液体中的气体进人导压管内，应在内锥体装置和导压管之间装U型弯管，且弯头下端罕州氏于管道中心1米。
(c)在水平或倾斜的管道上，如果将导压管装在内锥体装工的上半部，这样在导压管内会积聚气体，如果装在内锥体装置的下半部.会使沉积物落入导压管内。因此，导压管应自内锥体装日的水平中心线两端引出。或自水平向下小于45度引出。

2、测量蒸汽流量
(a)为了保证变送器不受蒸汽高温的影响，在变送器和内锥体装置之间必须安装两个位于同一个高度的冷凝器，并在冷凝器、导压管和高、低压室内充满冷凝水，避免高温对变送器的影响。

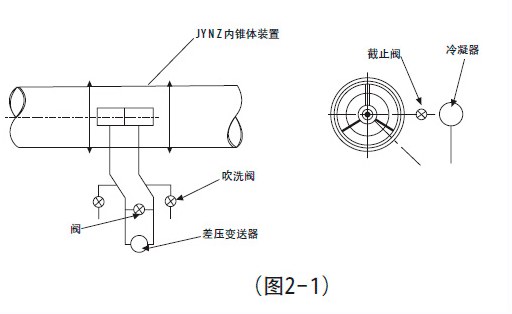

(b)差压变送器很好安装在内锥体装置的下方(图2.1)，这样可以避免气体进入导压管和变送器中.冷凝器应安装在尽量靠近内锥体装置处。

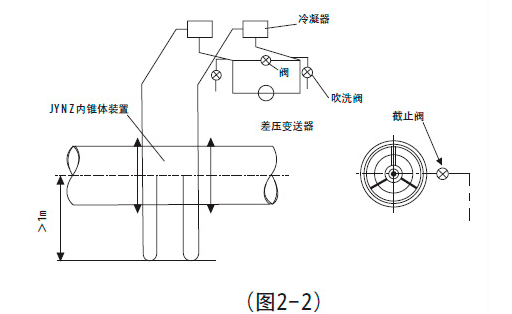

(c)如果差压变送器不得不安装在内锥体装置的上方(图2.2)，应把冷凝器装在高于差压变送器的地方。
(d)上述两种安装方法均在靠近变送器的地方装有阀，以供吹洗导压管.同时在内锥体装置和次凝器之间的导压管上应加保温层。

3、测量气体流量
(a)差压变送器很好安装在内锥体装置的上方(图3.1)，这样可以使导压管内所产生的冷凝液流回管道。
(b)如果变送器不得不安装在内锥体装置的下方(图3.2)，为了减少水份凝结在导压管内，应从内锥体装置引出的导压管装U型弯管，且弯头上端至少高于管理中心1米。
(c)在水平或倾斜的管道上，为了避免管道中冷凝液进入导压管，导压管应自内锥体装置体的水平中心线上半部引出。
(d)若气体中含有污物或灰尘，在导压管的转弯地方应安装十字接头，以便清洗或吹洗
